Использование горизонтальных и вертикальных направляющих


Еще одним типом направляющих яв ются горизонтальные и вертикалы направляющие. Они обладают болы гибкостью, чем границы колонок и лей, и могут быть установлены в лю( месте страницы для облегчения размения объектов. Отдельную направляющую можно создать, вытащив ее из линейки.

Создание направляющей

  • Поместите курсор над горизонталь или вертикальной линейкой.

  • Нажмите на кнопку мыши. Курсор имеет вид двойной стрелки.

  • Протащите мышь, чтобы вытянуть правляющую на страницу (рис 2.22). Вместо того чтобы вытаскивать направляющие по одной, вы можете создать группу направляющих, образующих ряды и колонки.

    • Создание рядов и колонок с помощью направляющих

  • Выполните команды Layout -> Create Guides (Макет -> Создать направляющие). На экране появится диалоговое окно Create Guides (рис. 2.23).

  • Введите количество рядов (горизонтальных направляющих) в поле Rows Number (Количество рядов).

  • Укажите расстояние между рядами в поле Rows Gutter (Между рядами).

  • Задайте количество колонок (вертикальных направляющих) в поле Columns Number (Количество колонок).

  • Введите размер расстояния между колонками в поле Columns Gutter (Между колонками).

  • Выберите опцию Fit Guides to Margins (Выровнять по полям) или Fit Guides to Page (Выровнять по странице) - рис. 2.24.

  • Установите флажок Remove Existing Ruler Guides (Удалить существующие направляющие), чтобы удалить все отображаемые на странице направляющие.

  • Нажмите ОК, чтобы вывести направляющие на экран.

    • Установите флажок Preview (Просмотр), чтобы проследить за изменением направляющих после ввода значений в диалоговом окне.

    Рис. 2.23. Диалоговое окно Create Guides позволяет автоматически добавлять направляющие

    Рис. 2.24. Переключатель Fit Guides to в положении Margin помогает распределить направляющие между полями страницы, а в положении Page - между метками обреза страницы

    Рис. 2.25. Диалоговое окно Ruler Guides предназначено для изменения цвета горизонтальных и вертикальных направляющих Вы также можете установить масштаб их видимости

    Рис. 2.26. Граница видимости 200% означает, что направляющие будут отображаться только при увеличении масштаба до 200% и выше

    Перемещение направляющих

  • Поместите курсор над направляющей которую хотите передвинуть.

  • Нажмите кнопку мыши. Курсор примет вид двойной стрелки, а цвет направляющей станет более темным. Это значит, что направляющая выбрана.

  • Перетащите направляющую в новое положение.

    • Чтобы предотвратить случайное смет ние направляющих, их положение можно заблокировать.

    Блокировка направляющих

    Выполните команды View -> Lock -> des (Просмотр -> Закрепить направляющие).

    Чтобы разблокировать направляющие берите команду еще раз

    Аналогично границам полей вы можете изменить цвет горизонтальных и вертикальных направляющих, а также установить предел видимости.

    Изменение внешнего вида направляющих

  • Выполните команды Layout -> Guides (Макет -> Направляющие) отображения соответствующего логового окна (рис 2 25)

  • Выберите цвет направляющих и падающего меню Color (Цвет)

  • Укажите процент в поле View Тhreshold (Предел видимости), чтоб дать минимальный масштаб документа, при котором видны направляющие (рис. 2.26). Если ваша страница содержит большое число направляющих, увеличьте значение поля View Threshold. При минимальном увеличении направляющие будут скрыты, а при максимальном увеличении - отображены. (О том, как задать изменение масштаба отображения, см в разделе «Изменение масштаба» этой главы.)

    • Вы можете задать автоматическую привязку объектов к направляющим при перемещении объектов, что облегчает их выравнивание.

    Привязка объектов к направляющим

    Выполните команды View ->Snap to Guides (Просмотр -> Выровнять по направляющим).

    Чтобы отключить функцию, выберите команду еще раз.

    Изменение расстояние привязки

  • Выполните команды Edit ->Preferences ->Guides.

  • Введите значение в поле Snap to Zone (Зона привязки) диалогового окна настройки параметров направляющих (рис. 2.19). Данное значение задает расстояние (в пикселях) от направляющей до объекта. При достижении этого расстояния объект будет привязан к направляющей.

    • Рис. 2.27. Для отображения горизонтальных и вертикальных линий сетки выберите опцию Show Document Grid

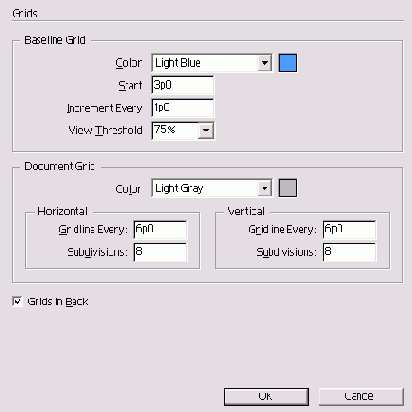

    Рис. 2.28. Диалоговое окно Preferences (категория Grids) дает возможность настроить отображение и расположение сетки документа
